Introduction
一、 产品定义
二、 功能，工作原理
三、 结构组成
四、 性能参数
五、加工能力(月产量)
六、久达的优势
七、操作流程
八、使用与维护
一、产品定义
1、产品描述
真空抬包是铝电解车间铝液中转的重要设备，主要承担电解槽内的铝水吸出并转运至铸造车间或其它地方的功能。其上附带的吊装倾斜装置使得整个工作过程简单方便。
2、产品备注
国内现行的的铝水转运装置都是用真空抬包进行的，在冶金行业里相比铁水的转运是较为复杂的机械产品。
二、 功能，工作原理
1、真空抬包主要应用在铝、镁等有色金属冶炼行业，用钢铁外壳内衬耐火材料制成的较大型密封容器，靠其上自带的负压产生装置使抬包内产生一定的真空度，把冶炼好的液态铝、镁等金属从电解槽内抽出并转运至其它地方。
2、真空抬包根据电解槽距地表高度、铝液比重、大气压、抬包自身高度等条件，一般要求能形成0.0467Mp ~ 0.0533Mp的真空度，以达到不低于1800mm的铝液扬程。抬包内的真空度一般采用引射抽真空法产生，关键装置为抬包顶部自带的引射器，压缩空气从其中通过时带走抬包包体内的空气，使包体内形成负压，从而把铝液从吸铝口吸入包体内。
3、由于装运的都是高温液态金属，真空抬包的内衬需要砌筑耐火材料，以保护包体的金属材料不被融化热蚀，同时保证内部温度不至于迅速下降导致液态金属凝固。耐火材料层的砌筑有两种型式：第一种型式为耐火砖砌筑，包底用平砖平铺，内壁用相应弧度的弧形砖垒砌，倒出口用浇注料浇注成型。第二种型式为全部采用浇注料浇注成型，浇注时需要用模具辅助成型并用振动棒震实。
三、 结构组成

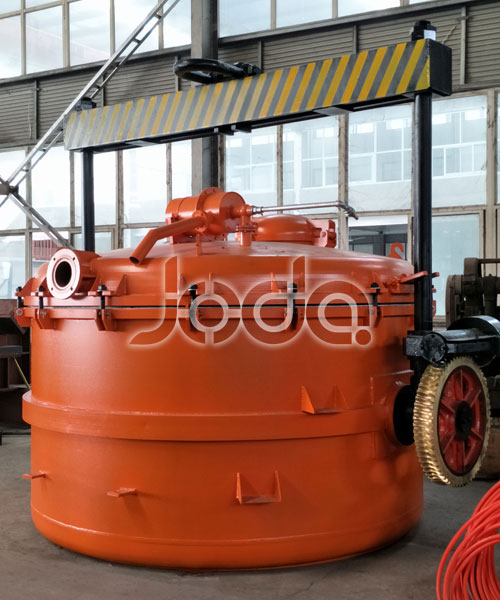

真空抬包主要有包体、包盖、内衬、吸铝管、引射器、吊臂、横梁、涡轮、手动传动机构、倒铝口压盖装置等组成。
1、包体
抬包主体，是由包体及法兰两部分组成，包体的法兰我们采用了50mm钢板经滚压成型，机械加工制造而成，提高了强度，包体采用优质钢板，整张卷筒，加强了包体的强度。耳轴采用特殊工艺加工，使其更加安全耐用。
2、传动机构
传动机构，分为手动传动形式和手电一体形式，手电一体形式作业轻松自如，省力省事，抬包转动平稳，降低作业者的劳动强度。
3、内衬
由于装运的是高温液体铝液，真空抬包的内衬需要砌筑耐火材料，浇注料是高铝质耐火材料，耐高温不低于1580℃。其中，铺耐火砖前还要再铺一层石棉板，起隔热作用。
4、引射器
引射器的主要功能是抽出真空，使得包体内形成负压，然后吸出铝液。引射器的主要性能指标有：耗气量、真空度、抽吸时间。耗气量是由喷嘴直径决定，并随压力增加而增加;真空度与工作压力有关，且存在最大值，一般工作压力为0.5Mpa左右，真空度达到最大值;抽吸时间为工作压力达0.6Mpa时抽吸1L空气所需时间，可由具体引射器真空度与到达时间曲线确定。
5、倒铝口压盖装置
倒铝口要求密封严实，当引射器抽取真空时，倒铝口密封不严会造成很大的影响，所以在出口有石棉绳缠绕，需要注意的是高温是容易造成压盖变形，从而导致压盖密封不严的一个原因。
四、 性能参数
真空抬包分为5T、6T、10T、12T、14T、16T、16.5T不等，根据设计院设计不同，尺寸大小各异，例如14T真空抬包的包底钢板厚度为18mm，包盖厚度为16mm等技术参数。
五、加工能力(月产量)
久达生产真空抬包按照生产工序一般为1台/45天，10台/60天。
六、久达的优势
专业智造22年，具有1122台的生产经验。
七、操作流程
1、使用前的准备
抬包使用前，按要求砌筑内衬，砌筑好的内衬要经干燥处理，干燥后的抬包，需将各密封处封好压紧(密封材料可用硅酸铝耐火纤维或四氟铝包真空密封环)，如需作密封确认，应进行抽真空试验，以检查其气密性，以真空度达到要求为准(见技术参数)的安装吸铝管。尤其注意：包体与包盖的密封，首先将密封环放入包体法兰的沟槽处，盖上上盖，采用四角对称定位后，再逐一对称锁紧。接入压缩空气，调整引射器间隙，使其吸力达到最佳。检查减速机构各运动部位，定期注入纳基润滑脂ZN-2。
2、吸铝
抬包进入工作区后一切动作要求准确、平稳，以免碰断吸铝管。吸铝时应先将吸铝管插入电解槽铝液中，再开压缩空气阀门，进行吸铝工作，以免电解质吸入，堵塞吸铝管。
吸入铝液量不要超过最大容量范围，以免铝液外溢，产生不安全后果。
3、运输
吸铝结束后，需将抬包平稳吊到运输车上，并在运输前用卡板把吊臂卡好，防止运输过程中由于车的颠簸使吊臂摆动，造成蜗轮、蜗杆损伤。
4、倾倒
抬包运到目的地后，往熔炉倒铝前，先将流铝口盖打开，开盖时操作员不要靠近出铝口，以免铝液溢出烫伤，倒铝时应将手轮缓慢转动，视出铝液状况搬动手轮，不能急速倾倒。
八、使用与维护
1、各传动机构在使用前注入润滑脂，使用过程中应定期加润滑脂。(每班注油一次)
2、使用过程中要定期检查各紧固螺栓，发现有松动时要立即旋紧。(每班检查一次)
3、行车吊抬包时，如果吊臂不是在抬包的正上方垂直与地面，即吊臂是倾斜位置时，不可将抬包吊臂直接吊起，应配合手轮转动，缓缓将吊臂吊起。否则容易损坏涡轮。
4、将抬包平稳调运到运输车上，在运输前应将卡锁把吊臂卡好，防止运输过程中吊臂摆动，引起涡轮、蜗杆损伤和产生不安全因素。
5、抬包运到目地后，操作人员不要靠近流铝口，以免铝液溢出烫伤。倒铝时应将手轮缓慢转动，视出铝状况搬动手轮，不得急速倾斜。
6、为了保证抬包的有效容量，使用后的抬包要经常进行内部清理(大约每3天清理一次)除去金属结疤及附着物。
