Introduction
目 录
一、简介
二、组成部分
三、工作原理
四、注意事项
五、技术参数：
六、清理频率
七、适用范围
正 文
一、简介
吸铝管清理机是真空抬包在出铝过程中附着在吸铝管上的电解杂质清理的一种机械装置。电解槽内的铝液首先经过真空抬包的吸铝管，在频繁的“高温--冷却”过程中，铝液中的各种杂质会吸附在吸铝管内壁，慢慢地造成吸铝管堵塞，这个时候就需要把吸铝管换下来进行清理以使其重新投入使用。
二、组成部分

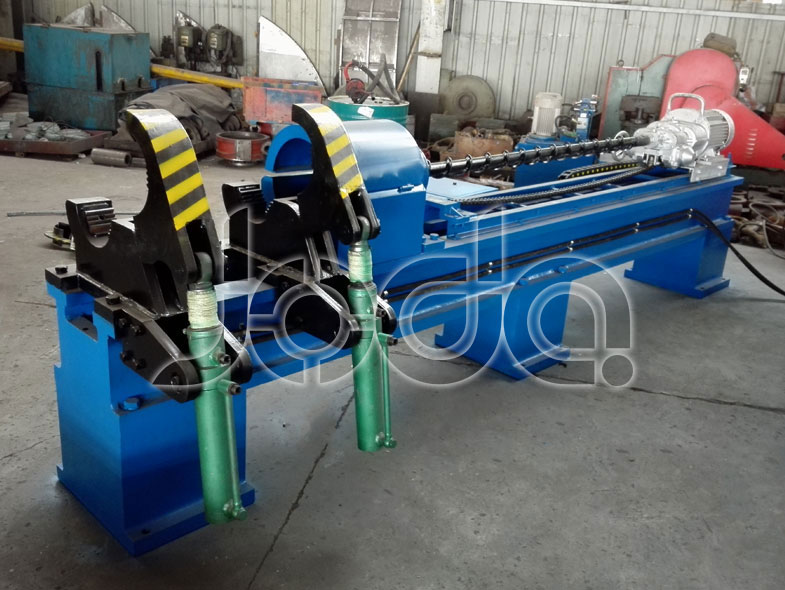

吸铝管清理机大致可以分为钻头、钻杆、夹具、机盖、床身、电机、液压夹紧系统、活动渣箱等部件。
三、工作原理
吸铝管清理机的工作原理是靠特制钻头的旋转进给，清理掉吸铝管内的电解质等杂物。系统内一般设计有调速装置，以应对吸铝管内不均匀的堵塞物。用这种方法清理出来的吸铝管不用再进行人工处理即可投入使用。
四、注意事项
1、 吸铝管清理机的床身系铸铁制作，但仍然需要像车床一样用混凝土基础固定，以保证清理机的稳定性。
2、平衡吊由于重心较高也需要用混凝土基础固定。
3、 液压系统需事先在油箱中注入N46抗磨液压油。
4、 工作时操作平衡吊把吸铝管摆在床身上夹紧位置，操作液压夹紧吸铝管。
5、 操作主机钻头一适当的转速和进给速度钻削管内堵塞物。
6、 打开液压夹紧装置，用平衡吊把吸铝管吊下摆放整齐。
五、技术参数
吸铝管清理机技术性能参数
1、整机技术参数
| 序号 | 项目 | 技术参数 |
| 1 | 工作场合面积要求 | 10m×10m×4m（长×宽×高） |
| 2 | 清理吸铝管外直径 | Ø150 mm |
| 3 | 清理堵塞物硬度 | F <10 （普氏系数） |
| 4 | 总重 | 3 t |
| 5 | 电源要求 | 380 V 50 Hz |
| 6 | 装机总容量 | 9 KW |
| 7 | 液压系统工作压力 | 8 Mpa |
2、主机技术参数
| 序号 | 项目 | 技术参数 |
| 1 | 液压马达型号 | BM2-250-N-M3 |
| 2 | 转速范围 | 0 ～150 r/min |
| 3 | 主轴转速范围 | 0 ～ 240 r/min |
| 4 | 清理最大推力 | 15000 N |
| 5 | 清理杂物硬度 | f＜10（普氏系数） |
| 6 | 钻头进给速度 | 0 – 200mm/min |
| 7 | 清理吸铝管长度 | 400mm-1200mm |
3、平衡吊技术参数
| 序号 | 项目 | 技术参数 |
| 1 | 最大起吊重量 | 200 Kg |
| 2 | 最大起吊高度 | 2000 mm |
| 3 | 提升幅度 | 2000 mm |
| 4 | 最大回转半径 | 2500 mm |
| 5 | 最小回转半径 | 770 mm |
| 6 | 水平变蝠 | 1730 mm |
| 7 | 回转角度 | 345° |
| 8 | 电动机功率 | 1.5 KW |
4、液压系统技术参数
| 序号 | 项目 | 技术性能参数 |
| 1 | 油泵型号 | 10MC流量Q=16.6 L/min |
| 2 | 电机型号 | TYPEY112M-4 4kw |
| 3 | 电磁换向阀 | 34BH-H10B |
| 4 | 溢流阀 | YF-B10H3 |
| 5 | 保压阀 | AEY-HB3 |
| 6 | 油箱 | 120 L |
| 7 | 滤油器 | YWZ--150T |
| 8 | 液位计 | YWZ--150T |
| 9 | 过滤器 | QUQ2 |
| 10 | 工作压力 | 8 Mpa |
六、清理频率
吸铝管一般3天清理一次，抽3000吨左右铝水达到报废期限。
七、适用范围
抬包清理机可用于清理冷包和热包，一般20多分钟即可完成一台抬包的清理。吸铝管清理机只能清理直管和尖管。固定式吸铝管清理机不能用于清理吸铝管的弯管部分，弯管需要人工清理。
