抬包倾翻器的产品详情
2018-01-23 10:41本文关键词: 抬包倾翻器、抬包备件、抬包配件
抬包倾翻器是辅助真空抬包倾倒铝液的生产备件。主要起到承接抬包、倾倒铝液的作用。
电源： AC380/220V±10% (三相五线制) 50 Hz
总功率： 20KW
系统压力： ≥16MPa
工作压力： ≥16MPa
液压系统流量： 11L/min
最大拉力： ≥642KN
最大倾角： ～86°
倾翻速度： 可调，最快倾翻时间30S倾翻86°。

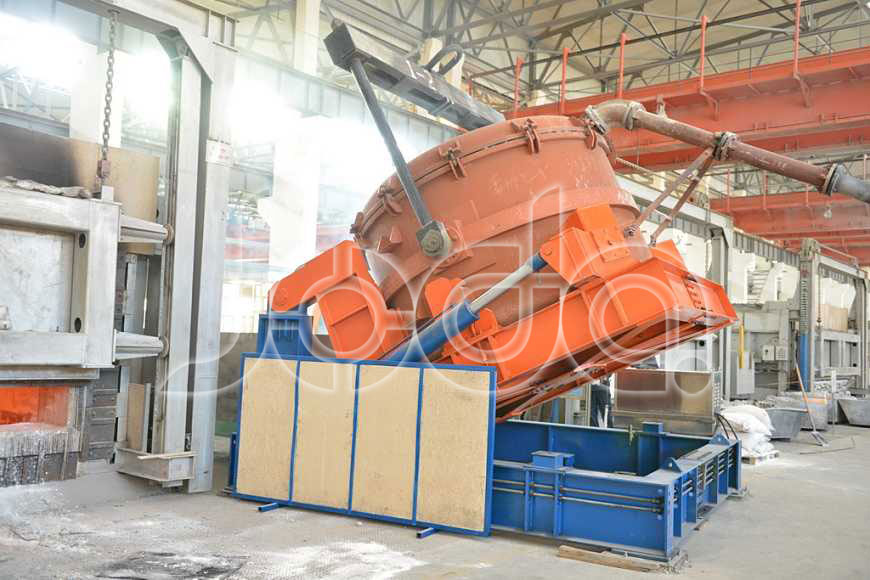

16吨铝液真空包由车间天车吊装到抬包倾翻机上。抬包就位，天车移开，操作工将抬包吊臂旋转90°，然后按下按钮，抬包倾翻机即进入倾翻状态。
当倾倒铝液完成后，抬包倾翻装置回转复位，操作工将抬包吊臂转回90°，车间天车将出完铝的抬包吊装到抬包拖车上。
为混合炉或铸造机组提供连续且均匀的铝液，其倾翻速度可根据混合炉或铸造机运行速度的变化进行调速倾倒铝液。整套动作按预先设定的程序完成各动作，实现自动化作业。
主要由支撑架、倾翻架、抬包支撑座、液压缸、液压站及电控等组成。
| 序号 | 名 称 | 规格及型号 | 单位 | 数量 | 厂家 | 备注 |
| 1 | 支撑架 | 件/台 | 1 | 型钢、钢板等 | ||
| 2 | 倾翻架 | 件/台 | 1 | 型钢、钢板等 | ||
| 3 | 抬包支撑座 | 件/台 | 1 | 型钢、钢板等 | ||
| 4 | 液压缸 | 件/台 | 1 | 国优品牌 | 阜新中德 | |
| 5 | 液压站 | 件/台 | 1 |
国优品牌 |
阀件、液压泵、油箱等 | |
| 6 | 电控系统 | 件/台 | 1 | 电控柜等 |
| 序号 | 名 称 | 规格 | 单位 | 数量 | 制造商 | 备 注 |
| 1 | 液压阀 | 台套 | 1 | Parker | ||
| 2 | 液压缸 | 台套 | 1 | 国优品牌 | ||
| 3 | 高压油管件及接头 | 台套 | 1 | 国优品牌 | ||
| 4 | 液压泵 | 台套 | 1 | Parker | ||
| 5 | 电机 | 台套 | 1 | 国优品牌 |
| 序号 | 设备名称 | 单位 | 数量 | 品牌 | 备注 | |
| 1 | 按钮开关 | 件 | 1 | 施耐德 | ||
| 2 | 油缸密封件 | 套 | 1 | 国优品牌、国标规格型号 |
